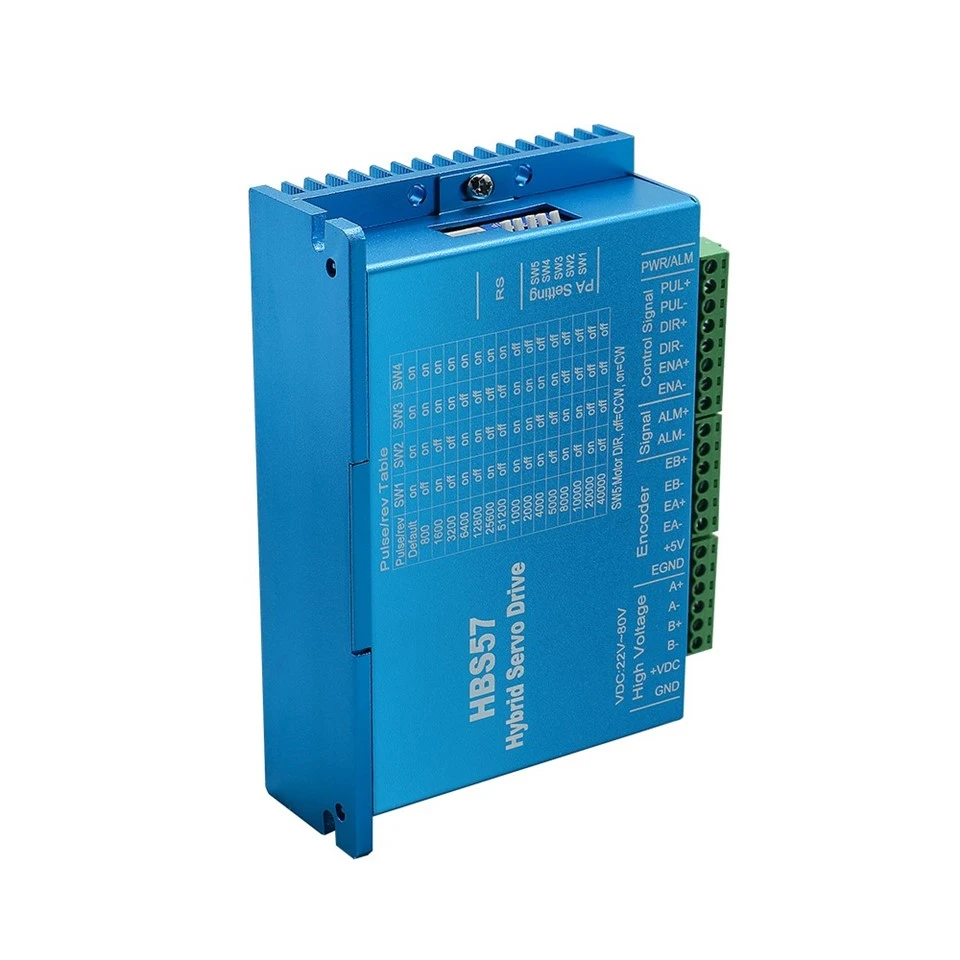

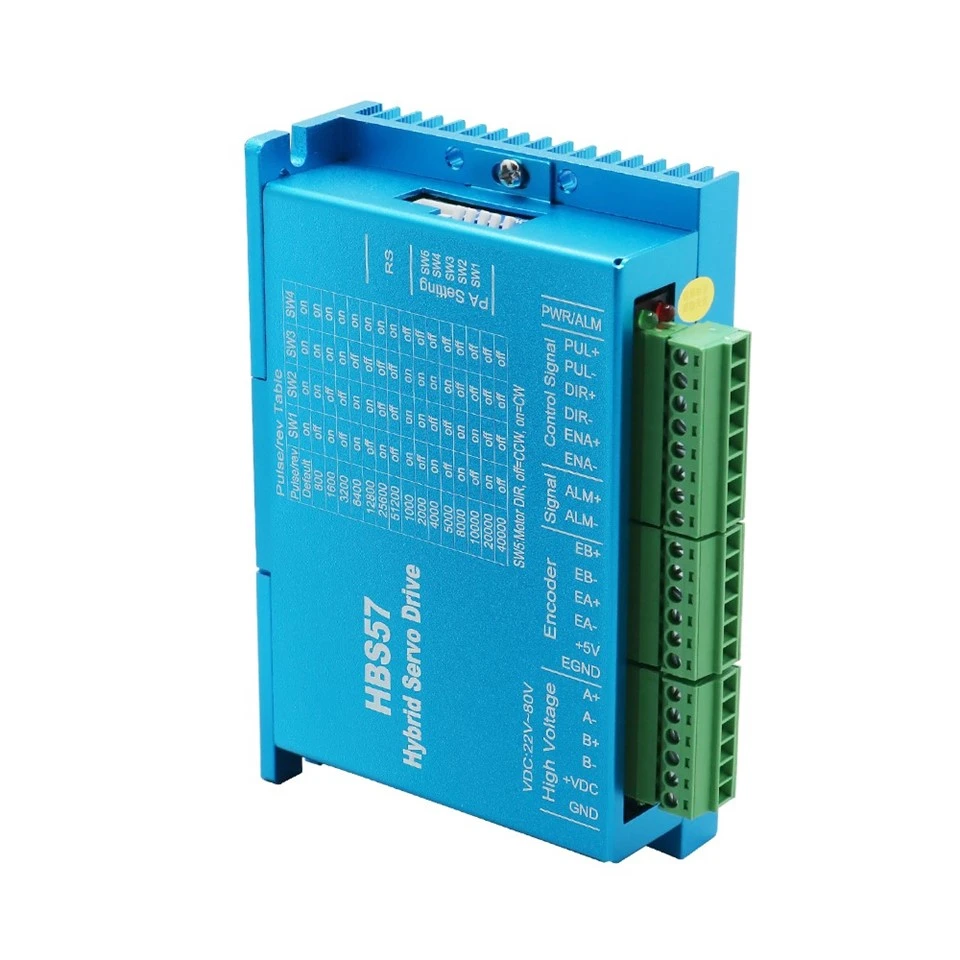

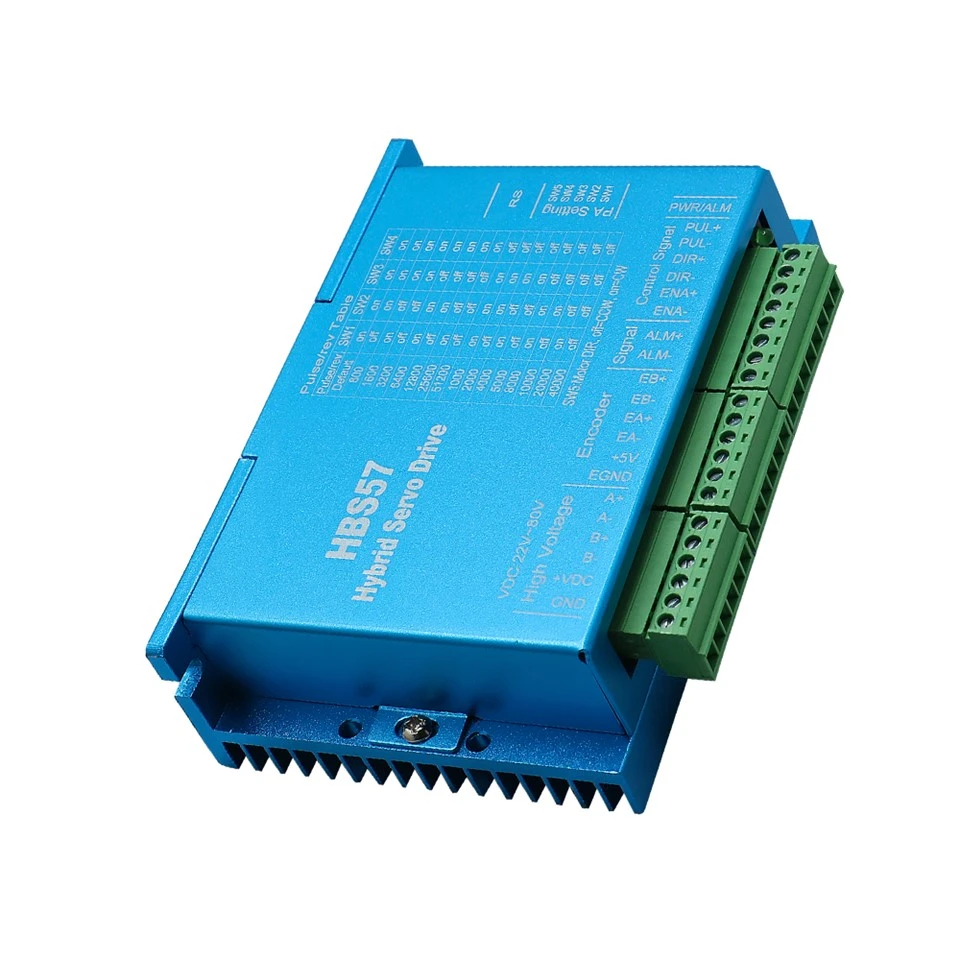

HBS57 Controlador pas a pas

Detall:

1.Característiques tècniques

Control del motor de pas de bucle tancat, com a nou tipus de tecnologia de control del motor pas a pas, instal·la un codificador incremental òptic d’alta precisió a l’eix posterior del motor tradicional de dues fases. A causa de la característica del codificador de la informació de la posició del rotor en temps real, el conductor pot controlar la posició de l'eix del motor en temps real i provar la informació de la posició de l'eix del motor fins a 20, 000 vegades per segon. Això permet al conductor compensar les desviacions de desplaçament en temps real i assegurar un posicionament precís. No obstant això, per als motors tradicionals de bucle obert, ja que no hi ha cap codificador per alimentar la informació de posició en temps real del rotor, quan la càrrega canvia sobtadament, el motor perdrà passos, donant lloc a posicionar errors i, finalment, causar grans pèrdues als usuaris.

En condicions de càrrega elevada i d’alta velocitat, HBS57 encara funciona excel·lentment sense perdre pas ni cometre errors de posicionament. En comparació amb els motors i els controladors ordinaris, HBS57 pot mantenir una sortida de parell elevada durant molt de temps. Sota el 100% de condicions de càrrega, el motor pas a pas pot funcionar contínuament sense perdre el pas. A diferència dels conductors tradicionals de pas de bucle obert, HBS57 es basa en la seva innovadora tecnologia de control de fase de corrent per aconseguir un funcionament continu de Torque en condicions de moviment d’alta velocitat. Com que pot supervisar les característiques de posicionament actuals en temps real, el motor d’alimentació encara pot mantenir una sortida de parell elevada amb menys de 100% de càrrega.

2. Paràmetres de rendiment:

*Adopta un xip DSP de doble nucli dedicat a 32- Bit Control;
*Adoptar algoritmes de control de bucle tancat de corrent vectorial avançat;
*La relació de corrent estàtic amb corrent dinàmic es pot configurar de forma arbitrària (dins del rang de 0 a 7a).
*Pot impulsar tota la gamma de servo-motors híbrids en dues fases de 42 a 60.
*El motor està equipat estàndard amb un codificador de precisió de línia 1000-.
*Aïlla de Optocoupler Entrada de senyal diferencial;
*La freqüència màxima de resposta del pols pot arribar fins a 200 kHz.
*Hi ha 16 configuracions detallades (400-51200) i es poden canviar la configuració detallada especial segons els requisits del client.
*Té funcions de protecció com ara sobrecorrent, sobretensió, desviació d'errors de sobrecalesa, sobreescalfament i seguiment.
*Mode de control d’instruccions de suport;
*Integra la funció de comunicació RS232 i admet els paràmetres de depuració de programari al final del PC.

3.Avantatges relatius del producte
● Característiques superiors als conductors de motors de bucle obert:

*El posicionament precís garanteix que el motor no perdrà el pas.

*El posicionament és estable. Fins i tot si es veuen afectats per forces externes, com la vibració mecànica o la retenció de posicionament vertical, tornarà automàticament a la seva posició original.

*El motor és impulsat pel 100% del parell nominal, mentre que els motors tradicionals de bucle obert solen utilitzar el 50% del parell nominal per conduir el motor per evitar el problema de perdre el pas.

*El corrent de control de HBS57 està determinat per la càrrega, permetent que el motor funcioni a velocitats elevades. En canvi, els motors tradicionals de pas utilitzen un corrent constant independentment de la càrrega, millorant significativament l'eficiència energètica.

*Com que no hi ha pèrdua de sortida de parell del motor, el volum del motor es redueix per 1-2 atura en comparació amb el sistema original de bucle obert, fent que la mida de la instal·lació del motor sigui més petita i reduint el cost del sistema.

● Característiques superiors als conductors de motors de servoes de CA:
*No es requereix cap ajust de guany (el guany s’ajusta automàticament segons els canvis de càrrega);

*Mantenir el control de la posició estable i no hi ha cap trituració després de finalitzar la posicionament.

*Pot aconseguir un posicionament ràpid i les corbes d’acceleració i desacceleració poden ser més fortes, millorant així l’eficiència del processament.

*Ser bo executar contínuament en moviments ràpids i curts;

*El cost és només un 30% -50% del del sistema servo.

4.Indicadors elèctrics, mecànics i ambientals

1. Indicadors elèctrics
