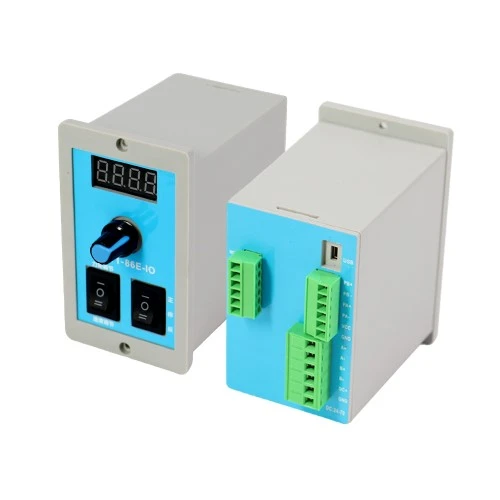

Regulador de velocitat

El controlador de velocitat SCT1 és un regulador de velocitat del motor pas a pas, aplicable a equips automatitzats de mida petita i mitjana-com ara maquinària de logística, tèxtil i bobinat. Funciona amb una font d'alimentació de 24 V–70 V de CC i combina motors pas a pas amb brides de 42–86. Equipat amb un tub digital de 4-dígits i un botó d'ajust, permet la regulació de la velocitat i el parell. Admet el control endavant / enrere i d'arrencada i parada mitjançant botons del panell o senyals d'E/S, inclou protecció contra sobretensió i baixa tensió i ofereix una vibració baixa i un funcionament baix de soroll.

Enviar la consulta

Introducció al producte

I. Presentació del producte

El controlador de velocitat SCT1 és un motor pas a pasregulador de velocitat, aplicable a equips automatitzats-petits i mitjans com ara maquinària de logística, tèxtil i bobinatge. Funciona amb una font d'alimentació de 24 V–70 V CC i s'adapta a motors pas a pas amb brides de 42–86. Equipat amb un tub digital de 4-dígits i un botó d'ajust, permet la regulació de la velocitat i el parell. Admet el control endavant / enrere i d'arrencada i parada mitjançant botons del panell o senyals d'E/S, inclou protecció contra sobretensió i baixa tensió i ofereix una vibració baixa i un funcionament baix de soroll.

II. Descripció i característiques del producte

1. Principi de funcionament

Adoptant un xip de control principal DSP de -generació de 32-bits de nova generació, rep senyals de control dels interruptors de commutació del panell o dels ports d'E/S externs i emet corrent de conducció per fer funcionar motors pas a pas de 2-fases-de bucle obert. Els usuaris poden ajustar el nivell de corrent de sortida i els valors de velocitat mitjançant el botó per modificar el parell i la velocitat de rotació del motor. Un circuit integrat de detecció de voltatge supervisa l'entrada de potència en temps real i activa la protecció d'alarma davant d'anomalies. El port de depuració MINI USB permet als usuaris reescriure els paràmetres subjacents, com ara el corrent màxim, la velocitat màxima i el model de motor mitjançant el programari informàtic superior, aconseguint una regulació precisa de llaç obert de velocitat i parell.

SCT1 Speed Regulator

2. Avantatges del producte

L'SCT1-86 està optimitzat per abordar els inconvenients comuns dels controladors de velocitat pas a pas de la competència en dissipació de calor, compatibilitat, ajustament de paràmetres, modes de control, protecció de circuits, rang de paràmetres i servei postvenda.

Alta compatibilitat: un únic controlador admet tots els motors pas a pas de 2 fases amb mides de brida 42/57/60/86.

(1) Ampli rang de tensió d'entrada de DC 24–70V, compatible amb fonts d'alimentació de commutació de CC universals per a diversos escenaris de fonts d'alimentació.

(2)Incorpora-tub digital de 4-dígits per a l'ajust visual dels paràmetres, que permet una ràpida configuració in situ sense ordinador.

(3) Modes de control dual: interruptors de panell o senyals d'E/S de PLC per a l'inici-parada i la commutació de direcció, adequats per a proves manuals de prototips i línies de producció automatitzades.

(4) Disseny de baixa vibració i baix soroll, amb doble protecció contra sobretensió i baixa tensió per a un funcionament estable.

(5)Estructura compacta amb disseny de dissipació de calor-muntada lateralment per a una instal·lació fàcil i un rendiment de costos excepcional.

3. Equips a joc

(1) 42/57 petits motors pas a pas per a equips de càrrega lleugera-;

(2) Motors pas a pas de 86 brides per a màquines de bobinat, barreres de portes, transportadors logístics i maquinària tèxtil;

(3)Equip que requereixi-regulació manual de velocitat al lloc sense desplegament de PLC;

(4) Línies de producció automatitzades amb integració de PLC, que admeten l'accés al senyal IO per a l'inici, la parada i el control automàtic de la direcció.

Speed Regulator Wiring Diagram

III. Coincidència d'accessoris i escenaris d'aplicació

1. Accessoris a joc

Compatible amb motors pas a pas de 2 fases de mides de brida 42/57/60/86. Combinat amb fonts d'alimentació de commutació DC 24–70V, taulers de control PLC i cables de senyal apantallats. Àmpliament desplegat en equips intel·ligents de logística, tèxtil, bobinatge i barrera de porta.

2. Escenaris d'aplicació

(1) Emmagatzematge i logística intel·ligents

S'aplica a línies de transport de classificació, AGV en miniatura, màquines etiquetadores de paquets i estacions de transferència d'elevació en magatzems a l'estranger. El seu parell i velocitat ajustables d'ampli rang- juntament amb els modes de control dual admeten la depuració manual de prototips i la connexió a línies automatitzades de PLC a l'estranger. La vibració baixa i el funcionament silenciós s'adapten al funcionament continu de llarg-magatzem, mentre que l'amplia entrada de tensió de 24-70 V CC s'adapta a diverses solucions d'alimentació de CC a l'estranger.

(2) Maquinària tèxtil i de costura

S'utilitza per a màquines de brodar informatitzades, màquines per a catifes i estructures de control de tensió de bobinat de fil. L'ajust de parell-en temps real mitjançant el botó estabilitza la tensió del fil; La commutació d'un-clic admet motors 42/57/86 per a diferents models de màquina. L'algoritme DSP redueix la vibració per evitar la desviació de la costura de la tela i la protecció de doble voltatge fa front a les fluctuacions de tensió en entorns de taller.

(3) Petits equips de bobina i embalatge

Les màquines de bobina, els dispositius de bobinat de filferro, les màquines d'embalatge de mini coixins i els mecanismes de tracció d'ompliment requereixen un parell ajustable estable. El corrent de rang complet-de 0 a 6000 mA cobreix càrregues de bobinat lleugeres i pesades, i l'ajustament visual del tub digital permet als tècnics estrangers modificar els paràmetres ràpidament sense ordinadors.

(4) Barreres de portes i portes automàtiques (supermercats, fàbriques i aparcaments a Europa i Amèrica)

Barreres d'accés automàtiques, persianes de magatzem a prova de pols-i portes exteriors de carretera. Els equips a l'aire lliure s'enfronten a fortes fluctuacions de tensió, mitigades per l'ampli voltatge d'entrada i la protecció de doble voltatge; Els codis d'error permeten una resolució ràpida de problemes. El corrent de retenció ajustable permet empènyer manualment la porta després d'un tall de corrent, ideal per a un funcionament a l'aire lliure sense vigilància.

(5) Petit equipament personalitzat d'automatització i processament 3C

Màquines dispensadores senzilles, màquines de gravat en miniatura, taules transportadores de PCB bàsiques i eines de muntatge de components. La compatibilitat universal amb tots els motors pas a pas de brida de 42–86 redueix els costos d'inventari per als fabricants d'equips estrangers. El port MINI USB admet la configuració de paràmetres per lots mitjançant el programari informàtic superior per a la posada en marxa d'equips d'exportació massiva.
