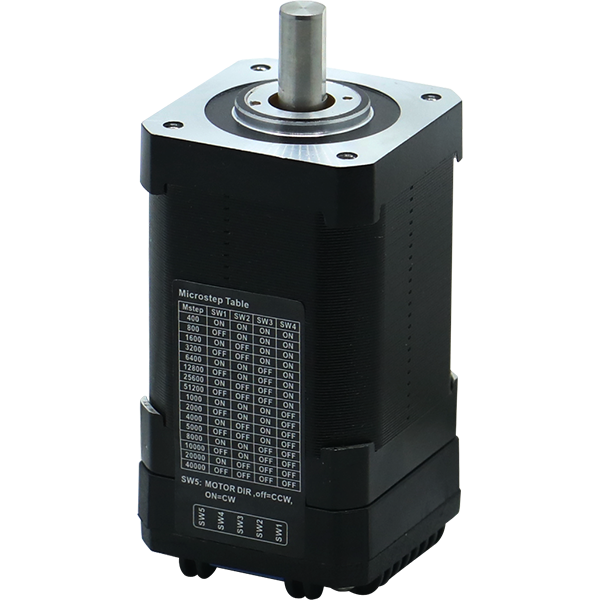

Motor pas a pas integrat Nema 17

Introducció:

Nema 17 és un motor pas a pas híbrid bifàsic de bucle obert amb controlador digital integrat d'alt rendiment. L'estructura del sistema és senzilla i la integració és alta. Aquesta sèrie de servomotors integrats adopta l'últim xip DSP dedicat al control del motor de 32-bits i utilitza tecnologia de control de filtre digital avançada, tecnologia de supressió de vibracions ressonants i tecnologia de control de corrent de precisió per aconseguir un funcionament precís i suau. Es presenta amb una sortida de parell elevat, baix soroll, baixa vibració i baixa calor, el que el fa ideal per a equips de processament electrònic, processament làser, equips mèdics i petits CNC.

Característiques:

• Vibració ultra baixa i baix soroll;
• Subdivisió de 512 micropassos màxim, unitat mínima 1;
• Tensió d'entrada: 24V- 48VDC;
• 3 ports d'entrada de senyal diferencial aïllats: 5VDC-24VDC;
• 1 port de sortida aïllat: sortida d'alarma, OC;
• Selecció de 4 interruptors DIP, 16-resolució de passos de segment;
• Funció automàtica de reducció de cabal: 50%;

Aplicació:

Adequat per a tot tipus de petits equips i instruments d'automatització, com ara: màquina de marcatge pneumàtic, màquina d'etiquetatge, màquina de tall, màquina de marcatge làser, plotter, màquina de gravat petita, màquina eina CNC, dispositiu de recollida i col·locació.
És especialment eficaç en aplicacions on els usuaris esperen baix soroll, baixa vibració, alta estacionarietat i alta precisió.

Índex elèctric:

Indicadors ambientals

Tipus de refrigeració		Refrigeració natural o forçada
Treball medi ambient	Ocasió d'aplicació	Eviteu pols, boira d'oli i corrosius gasos
	Temperatura de treball	0~50 graus
	Humitat ambiental màxima	90% HR (sense condensació)
	Temperatura del magatzem	-10~70 graus
	Vibració	10~55 Hz/0,15 mm



Port d'alimentació i controlador

senyal	Nom	Funció
V+	Poder interfície	Font d'alimentació 24-48V
V-
P+	Entrada de pols	La tensió d'entrada predeterminada és de 5 V. Per a altres tensions, cal afegir resistències limitadores de corrent. Per exemple: 12V, resistència externa 1K 1/2W. 24V, resistència externa 2K1/2W.
P-
D+	Direcció entrada	La tensió d'entrada predeterminada és de 5 V. Per a altres tensions, cal afegir resistències limitadores de corrent. Per exemple: 12V, resistència externa 1K 1/2W. 24V, resistència externa 2K1/2W.
D-
E+	Activa entrada	La tensió d'entrada predeterminada és de 5 V. Per a altres tensions, cal afegir resistències limitadores de corrent. Per exemple: 12V, resistència externa 1K 1/2W. 24V, resistència externa 2K1/2W.
E-
A+	Alarma entrada	Sortida OC aïllament fotoelèctric
A-
