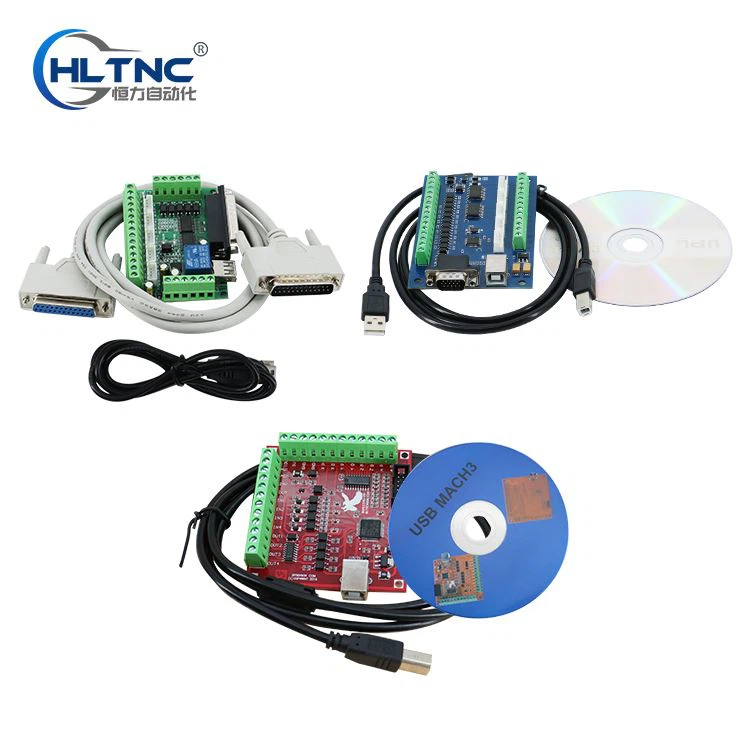

Controlador de moviment CNC

Presentació del producte

La targeta de control de moviment és una unitat de control superior basada en PC i industrial que s'utilitza en diverses ocasions de control de moviment (incloent-hi desplaçament, velocitat, acceleració, etc.).

La targeta de control de moviment és una targeta de control de moviment de motor pas a pas/servo d'alt rendiment basada en un bus de PC, que utilitza microprocessadors d'alt rendiment (com DSP) i dispositius programables a gran escala per aconseguir un control coordinat de diversos eixos de diversos servomotors, inclòs el pols. sortida, recompte de polsos, entrada digital, sortida digital, sortida D/A i altres funcions, pot enviar trens de polsos continus i d'alta freqüència, controlar la velocitat del motor canviant la freqüència dels polsos i canviar el nombre de polsos. polsos per controlar La posició del motor i els seus modes de sortida de polsos inclouen el mode pols/direcció i el mode pols/pols. El recompte de polsos es pot utilitzar per a la retroalimentació de la posició del codificador, proporcionant la posició precisa de la màquina i corregint l'error generat en el procés de transmissió. Els punts d'entrada/sortida digitals es poden utilitzar per a límits, interruptors domèstics, etc. Les funcions de la biblioteca inclouen tipus S, acceleració tipus T, interpolació lineal i interpolació circular, funcions d'enllaç multi-eix, etc. Els productes s'utilitzen àmpliament en posició. sistemes de control i sistemes de control NC basats en PC que requereixen un posicionament precís i una longitud fixa en el camp del control de l'automatització industrial. Concretament, integra el programari i el maquinari subjacents per al control de moviment, de manera que té diverses funcions de control de velocitat i posició necessàries per al control del servomotor, i aquestes funcions es poden invocar fàcilment mitjançant un ordinador.

L'aparició de la targeta de control de moviment es deu principalment

(1) Per complir amb l'estandardització, la flexibilitat, l'obertura i altres requisits del nou sistema CNC;

(2) En el desenvolupament i transformació de sistemes de control automàtic per a diversos equips industrials (com ara maquinària d'envasat, maquinària d'impressió, etc.), equips de defensa nacional (com ara sistemes de seguiment i posicionament, etc.) i dispositius mèdics intel·ligents, un Es necessita urgentment una plataforma de maquinari per a mòduls de control de moviment. ;

(3) L'àmplia aplicació d'ordinadors en diversos llocs industrials també demana la disposició de les targetes de control corresponents per donar el màxim joc a les potents funcions dels ordinadors.

Les targetes de control de moviment solen utilitzar xips de control de moviment professionals o DSP d'alta velocitat com a nucli del control de moviment, i s'utilitzen principalment per controlar motors pas a pas o servomotors. En general, la targeta de control de moviment i el PC formen una estructura de control mestre-esclau: el PC és responsable de la gestió de la interfície d'interacció home-ordinador i de la supervisió en temps real del sistema de control (com ara la gestió del teclat i ratolí, la visualització de l'estat del sistema i la trajectòria del moviment). planificació, enviament d'ordres de control, seguiment de senyals externs, etc.); la targeta de control completa tots els detalls del control de moviment (inclosa la sortida de senyals de pols i direcció, el processament d'acceleració i desacceleració automàtica, la detecció de senyals com l'origen i el límit, etc.).

La targeta de control de moviment està equipada amb una biblioteca de funcions oberta perquè els usuaris puguin desenvolupar i construir el sistema de control necessari sota la plataforma del sistema DOS o Windows. Per tant, la targeta de control de moviment amb una estructura oberta es pot utilitzar àmpliament en diversos camps de l'automatització d'equips a la indústria manufacturera.

Categoria del Producte

USB / Ethernet

2 eixos / 3 eixos / 4 eixos / 5 eixos / 6 eixos / 8 eixos

MACH2 MACH3

Especificació del producte

Aplicació del producte

Les targetes de control de moviment es poden utilitzar àmpliament en diversos camps de l'automatització d'equips en la fabricació

Embalatge, emmagatzematge, manipulació i transport
