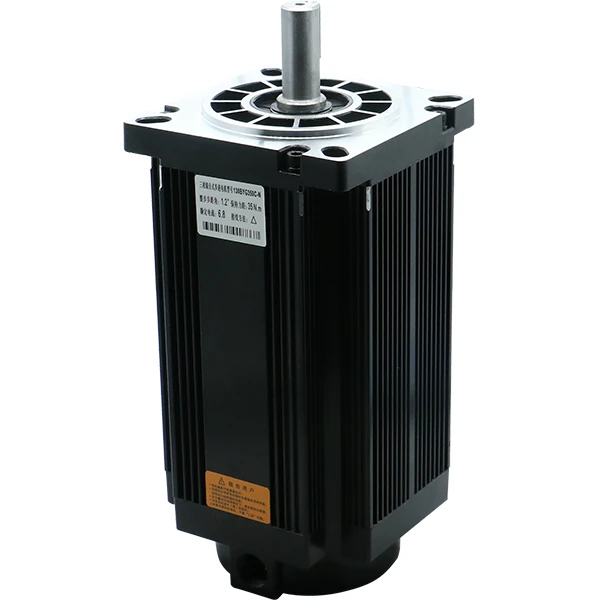

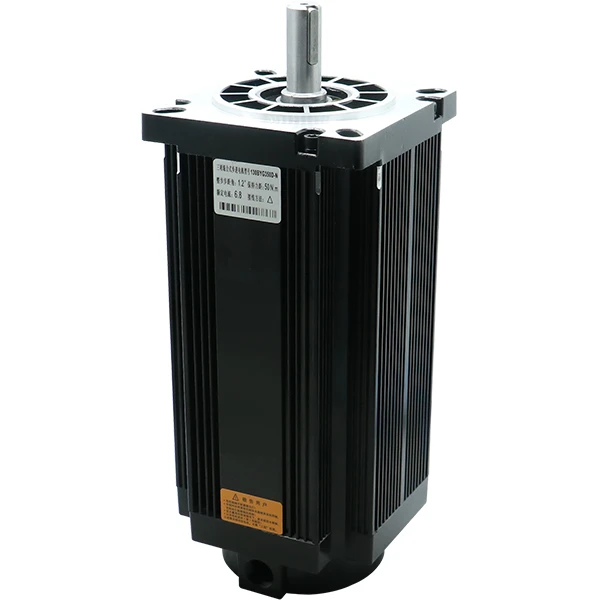

Motor pas a pas Nema 52
Introducció als motors:
1. El diàmetre de l'eix del motor pas a pas nema52 és de 24 mm

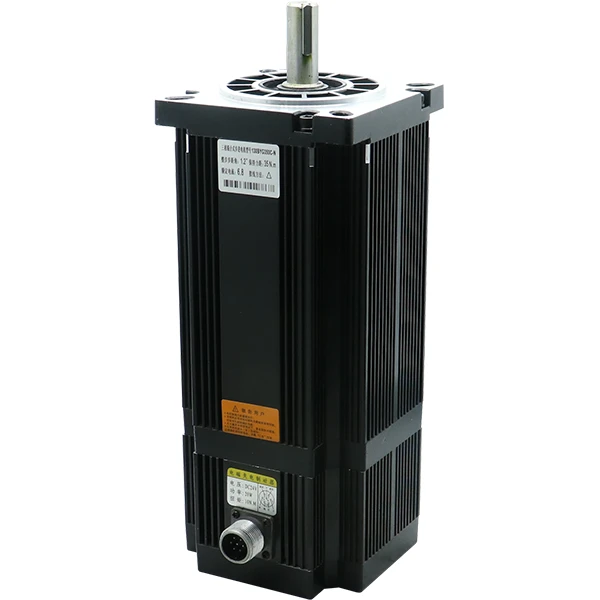

2. Els nostres motors pas a pas estan disponibles amb i sense frens.
3. El parell del motor amb 24 N. m, 28 N. m, 37 N. m, 50 N. m, 60 N. m.
4. La unitat que coincideix té 16 tipus de micro-passos de subdivisió i el nombre màxim de passos és de 30000 passos/gir; L'interval de corrent màxim de treball és de 2,8 A-10.0A, i hi ha 8 corrents de sortida. El controlador té mitja corrent, sobretensió, sobreintensitat i altres funcions per protegir el circuit. El controlador està alimentat per CA. El rang de treball recomanat és
AC110V-220V.
Característiques tècniques del motor:
Precisió de pas: 5%
Temperatura ambient: 80 graus Màx
Resistència d'aïllament: 500VDC100MΩMin
Tensió de suport: 500 VCA 1 minut
Extensió radial: Màx. 0,025 mm (càrrega de 450 g)
Extensió axial: {{0}},1~0,3 mm (càrrega de 450 g)
Exhibició del producte

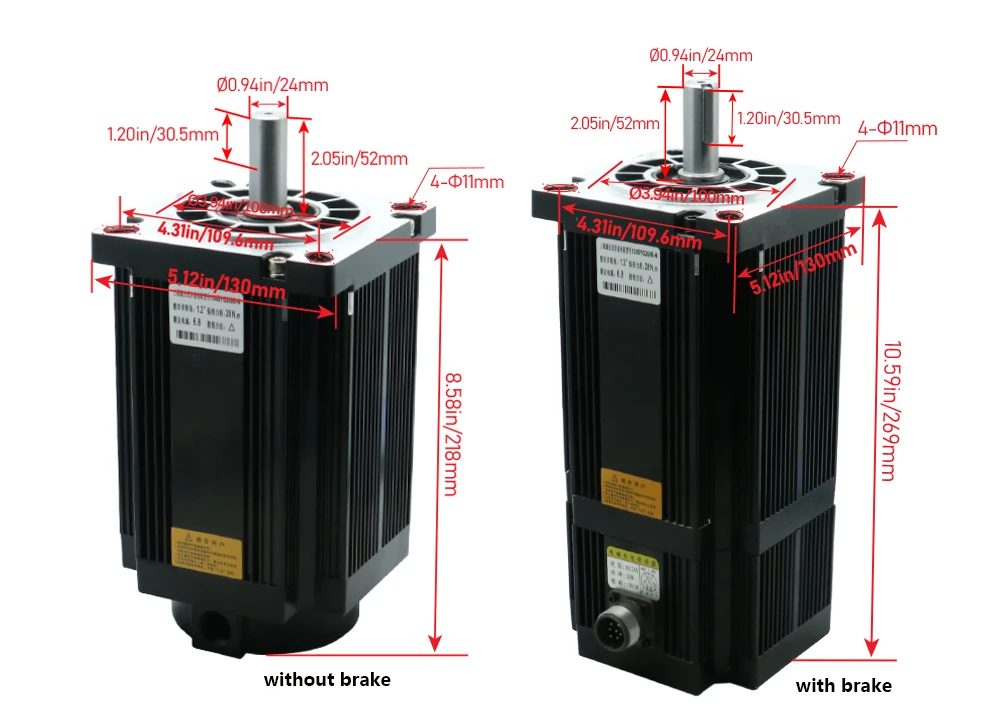

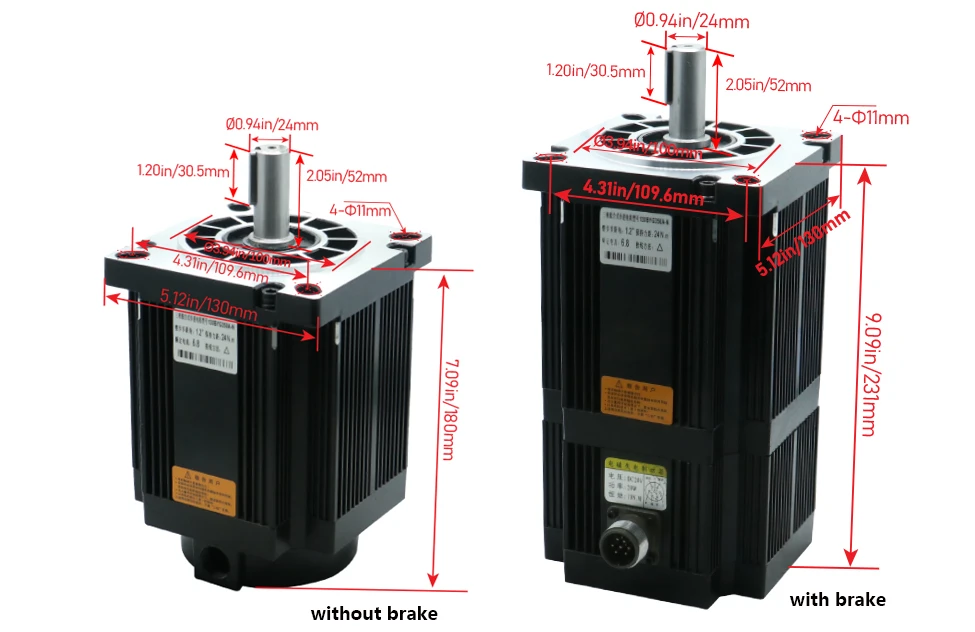

| Número de model del motor | 130BYG350A | Inductància (mH) | 10.3 |
| Corrent (A) | 6.8 | Resistència (Ω) | 0.8 |
| Parell de retenció (Nm) | 24 | Inèrcia del rotor (Kg.cm2) | 24.5 |
| Tensió de funcionament (V) | 220 | Pes (Kg) | 8.8/10.8 |
| Número de model del motor | 130BYG350B | Inductància (mH) | 14.9 |
| Corrent (A) | 6.8 | Resistència (Ω) | 0.76 |
| Parell de retenció (Nm) | 28 | Inèrcia del rotor (Kg.cm2) | 32.3 |
| Tensió de funcionament (V) | 220 | Pes (Kg) | 12.5/14.5 |
| Número de model del motor | 130BYG350C | Inductància (mH) | 18.1 |
| Corrent (A) | 6.8 | Resistència (Ω) | 0.96 |
| Parell de retenció (Nm) | 35 | Inèrcia del rotor (Kg.cm2) | 42.5 |
| Tensió de funcionament (V) | 220 | Pes del motor (Kg) | 14.7/16.7 |

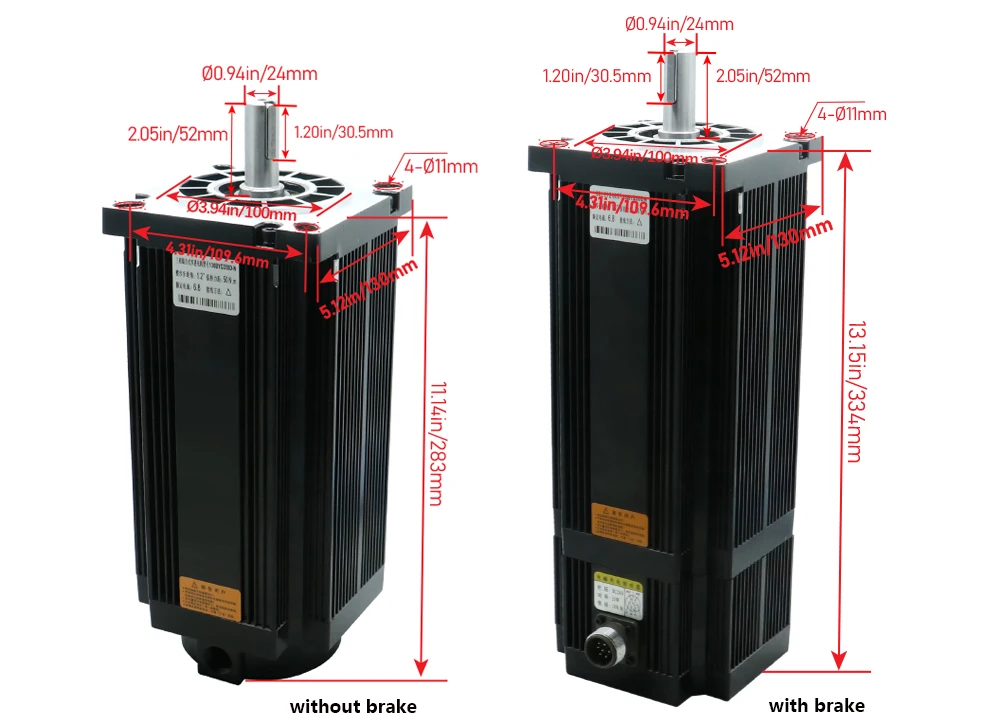

| Número de model del motor | 130BYG350D | Inductància (mH) | 21 |
| Corrent nominal (A) | 6.8 | Resistència (Ω) | 1.1 |
| Parell de retenció (Nm) | 50 | Inèrcia del rotor (Kg.cm2) | 50.3 |
| Tensió de funcionament (V) | 220 | Pes (Kg) | 17.8/19.8 |
Característiques del parell de freqüència

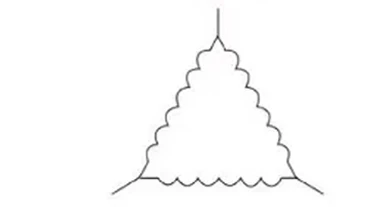

Diagrama de cablejat
Tu vermell
blanc V Negre W
| Número de sèrie | 4 Nucli | 5 Nucli | 7 Nucli | 7-}Core Brake |
| 1 | U | U | U | Frenatge |
| 2 | V | V | / | Frenatge |
| 3 | W | W | V | U |
| 4 | Posada a terra | / | / | V |
| 5 | / | Posada a terra | W | W |
| 6 | / | / | / | / |
| 7 | / | / | Posada a terra | Posada a terra |
| Nota: Font d'alimentació de fre DC24V sense tenir en compte la polaritat. | ||||
Assumptes que necessiten atenció:
Quan estigui muntat el motor, assegureu-vos que la coberta frontal s'ha d'instal·lar a la posició de marge de costura a , la retenció a la tolerància d'ajust i assegureu-vos estrictament que la concentricitat de l'eix del motor elèctric amb la càrrega.
